| ■ 개요 |  |
PS-1100은 넓은 색측정범위를 가지는 분광기를 소형화하고
제어처리부 또한 compact한 크기로 휴대성과 응용성을
최대화하여 경제적 비용과 편리한 운영환경을 제공하는
새로운 형태의 분광기입니다.
고속측정이 가능한 PS-1100은 광원색(LED, OLED,Lamp등)과
물체색(반사율, 투과율, 흡수율)등을 매우 편리하고 신속하게
측정 할수 있는 초고속 분광측정 시스템입니다.
다양한 수광형식 및 멀티운영방식을 제공하여 사용자 편의의
구성이 용이한 기본옵션을 갖추고 있고 사용자 INTERFACE를 위하여
RS-232 및 TCP/IP등의 다양한 통신방식과 소프트웨어를 제공합니다.
|
| |
| ■ 측정내용 |
● 광원색 측정
| | ● 물체색 측정
| | | - 스펙트럼 측정
- CIE, UCS, Lab 색좌표계
- 휘도 및 광속
- 색온도 및 연색성
- 색순도, 주피크파장
| | | - 반사, 투과 스펙트럼 분포
- 반사율, 투과율 파장별 디지털 값
|
|
| |
 |
| |
| ■ 응용분야 |
DISPLAY DEVICES / LAMP / PHOSPHOR
|
| | - DISPLAY DEVICES 관련분야
LED, OLED, LCD, PDP, EL, CRT
- LAMP 관련분야
삼파장형광등, 텅스텐 램프, 매탈할라이드램프, 자동차라이트
- 형광체 관련분야
LED 형광체, PDP 형광체등
|
| |
| ■ 사 양(SPECIPICATION) |

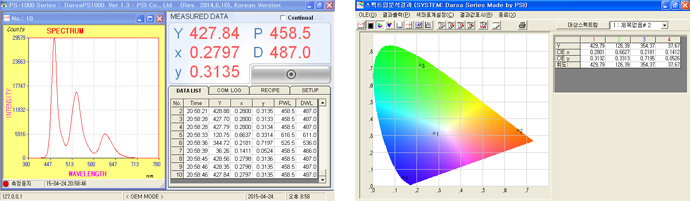

| PS-1100 | | Consist of Handy type spectrometer and 7" touch LCD panel PC | | Detection diameter : 15mm | | The cable length is possible to operate long distance over 20 meter | | Spectral response range : 350 to 780nm | | Spectral Resolution : 2nm / 0.1nm Subpixel calculation by Interpolation | | Wavelength temperature dependence : -0.05 to +0.05 (nm/°C) | | High speed A/D conversion(16 Bit) | | Integration time : 5 to 10000ms | | Measuring parameter : Spectral Data /CIE1931 2°, 10° x,y / 1976UCS u',v' Lab, Lab Chromaticity Diagram, Luminance, Brigtness...) | | Light / Objective Color Measurement | | Measure & Setup key on the front pannel | | Real time monitoring of mesurement data display & Analysis | | Communication Support : TCP/IP, RS-232, I/O | | 2 USB Port | | Expended VGA Port Support | | Power : 12V DC / 3A | | Battery : Built-in rechargeable battery |
|
| |

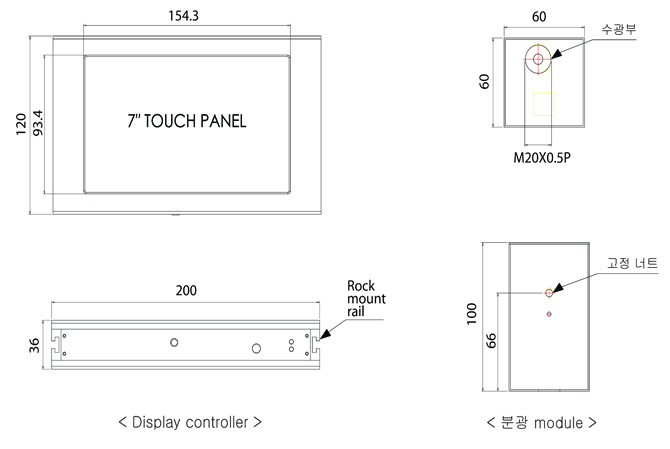

| ■ Hardware Dimension |
 |
| |
| ■ 적용예 |
| |

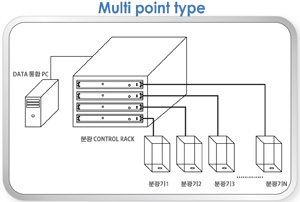

 | Multi point type 구성은 하나의 분광 Controll rack에
여려개의 Controller를 적층구조로 사용하여 다수의 포인트를
측정할 수 있는 방식으로 구성할 수 있는 type으로 원하는
포인트 수 만큼을 적층하여 여러 포인트의 데이터를 데이터를

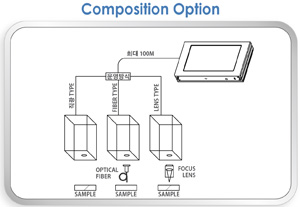

통합 PC로 전송하는 구조이다. | | |  | Composition Option은 3가지 방식으로 구분할 수 있다.
1. 직광Type으로 Sample을 직접 측정하여 데이터를 받아들이는 Type
2. Optical fiber를 사용하여 원거리 및 미세 포인트를 측정하는 Type
3. Focus Lens를 사용하여 특정 포인트를 집광하여 측정하는 Type |
|
